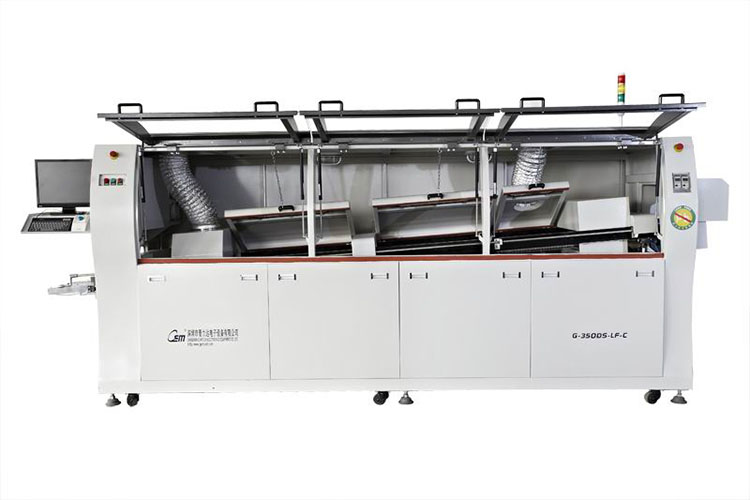

波峰焊設備分類一般在行業分為三種，分別是以波峰焊工藝來分類、按系統外形大小分類、按波峰數量分類。今天波峰焊機廠家晉力達為大家講解一下從波峰焊工藝方面來說波峰焊設備的分類。

按波峰焊接工藝分類：

一、一次焊接系統

一次焊接系統是歷史比較悠久的一種工藝形式，它通常又分為瓜式和框架式倆種結構?？蚣苁揭淮魏附酉到y(tǒng)的基本組成如下圖所示。

一次焊接系統適用于短插工藝，也是較為流行的一種方式。特別是對產品質量和可靠性有要求的電子產品，只能采取這種工藝方式，這是因為：

1.元器件及PCB的熱損害最少；

2.被焊組件不會受機械損傷；

3.元器件都是預先形成，引腳伸出高度規范一致；

4.節省釬料和助焊劑，使用成本低；

5.結構較簡單（相對于二次焊接系統），維護較方便；

6.由于與熔融釬料接觸時間短，基板銅箔不會受到明顯的熔蝕，而且接合面處不會形成過量的銅錫合金層。

二、二次焊接系統

二次焊接系統又稱為順序焊接系統，適合長插工藝，從線體布置上看可分為環形式和直線式倆種。

（1）環形式結構

     最早出現于美國RCA的產品中，與直線式二次焊接系統相比，有結構緊湊、占地面積小的有點，其典型的工藝流程和系統構成如下圖所示。20世紀70到80年代，美國Hollis公司、Electrovert公司、英國的Fry,s Metal公司，日本的TAMRADIO、KOKI、日電計公司等都向市場推出過這類產品。

PCB裝入夾具后，經涂覆助焊劑、預熱，再進入溢流槽浸焊（或高拋波波峰焊），冷卻后砍腿并經滾筒去除引線殘留物。經過一次焊接處理后再進入二次焊接工序；涂覆助焊劑、預熱、波峰焊并冷卻后，取下PCB完成全部處理過程。

（2）直線式結構

 它大多采用積木化結構，即用浸焊機（或高拋波）、砍腿機、波峰焊機等單機排列組合成生產線。最典型的組合是瑞士的EPM公司推出的積木化結構。

二次焊接系統的優點是效率高、對基體金屬的表面凈度要求不太苛刻、節省人工，因此廣泛應用于較低檔的電子產品（如收音機、黑白電視機等）的生產中。其不足之處是設備復雜、維修麻煩、最終獲得的產品組裝質量低、不能適應細間距高密度薄型化PCB產品要求、易造成PCB及元器件的機械損傷、釬料消耗大、易造成釬料槽雜志金屬（如銅、鋅等）的積累。因此，波峰焊二次焊接不適用于有可靠性要求的電子裝備。
