回流焊技術在電子制造領域并不陌生，我們電腦內使用的各種板卡上的元件都是通過這種工藝焊接到線路板上的，這種設備的內部有一個加熱電路，將空氣或氮氣加熱到足夠高的溫度后吹向已經貼好元件的線路板，讓元件兩側的焊料融化后與主板粘結。這種工藝的優勢是溫度易于控制，焊接過程中還能避免氧化，制造成本也更容易控制。下面晉力達來介紹一下中型回流焊加熱循環結構；

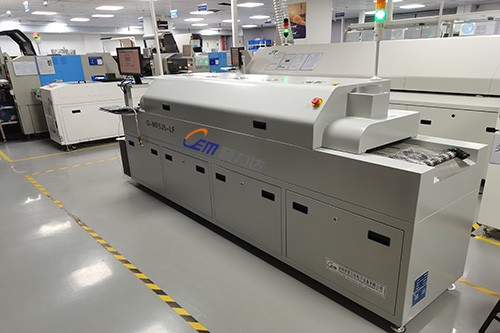

中型回流焊

1.空氣流動系統:氣流對流效率高，包括速度、流量、流動性和滲透能力；

2.加熱系統:由熱風電動機、加熱管、熱電偶、固態繼電器、溫度控制裝置等；

3.傳動系統:包括導軌、網帶(中央支承)、鏈條、運輸電動機、軌道寬度調節結構、 運輸速度控制機構等部分；

4.冷卻系統:對加熱完成的PCB進行快速冷卻的作用,通常有風冷、水冷兩種方式；

5.氮氣保護系統:PCB在預熱區、焊接區及冷卻區進行全制程氮氣保護，可杜絕焊點及 銅箔在高溫下的氧化，增強融化釬料的潤濕能力，減少內部空洞，提高焊點質量；

6.助焊劑回收裝置:助焊劑廢氣回收系統中一般設有蒸發器，通過蒸發器將廢氣(助焊 劑揮發物)加溫到450℃以上，使助焊劑揮發物氣化，然后冷水機把水冷卻后循環經過蒸發 器,助焊劑通過上層風機抽出，通過蒸發器冷卻形成的液體流到回收罐中；

7.廢氣處理與回收裝置:目的主要有3點：環保要求，不讓助焊劑揮發物直接排放到空 氣中；廢氣在焊中的凝固沉淀會影響熱風流動，降低對流效率，需要回收；如果選擇氮氣 焊，為了節省氮氣，要循環使用氮氣，必須配置助焊劑廢氣回收系統；

8.頂蓋氣壓升起裝置:便于焊膛清潔，當需要對回流焊機進行清潔維護，或生產時發生掉板等 狀況時，需將回流爐上蓋打開；

9.排風裝置:強制抽風可保證助焊劑排放良好，特殊的廢氣過濾，保證工作環境的空氣清潔， 減少廢氣對排風管道的污染；

10.外形結構:包括設備的外形、加熱區段和加熱長度；

以上內容就是中型回流焊加熱循環的結構，如您還有問題或有需求歡迎咨詢我們晉力達為您提供解決方案吧！
